Vöruyfirlit

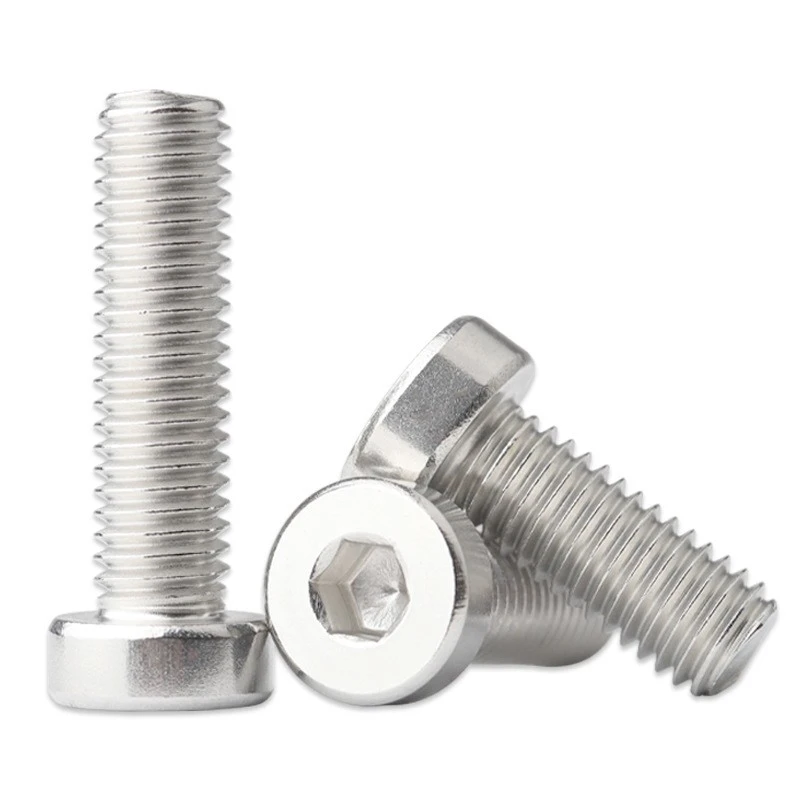

Innstunguskrúfur úr ryðfríu stáli eru nákvæmni festingarhlutir með sívalningslaga höfuðhönnun og innri sexhyrndri drifbyggingu. Þeir eru settir upp með sexkantlykla og henta fyrir vélræna mannvirki sem krefjast þétts uppsetningarpláss og nákvæmrar festingar.
Þessar skrúfur eru framleiddar úr ryðfríu stáli og kolefnisstáli og eru með fyrirferðarlítinn höfuðbyggingu, þægilega uppsetningu og áreiðanlega tengingu. Innri sexkantdrifshönnun dregur úr ytri rýmisþörf, sem gerir þær hentugar fyrir innréttingar búnaðar og afmörkuð uppsetningarsvæði.
Eiginleikar vöru
- Samningur sívalur höfuðhönnun dregur úr uppsetningarrýmisþörf.
- Innra sexkantdrif gerir þægilegan rekstur verkfæra og skilvirka samsetningu.
- Veitir stöðugan festingarafköst fyrir langtímatengingar búnaðar-.
- Hreint útlit sem hentar fyrir nákvæmnisbúnað.
- Styður sérsniðnar þráðastærðir, lengdir og yfirborðsmeðferðir.
Umsóknir
Skrúfur fyrir innstungu úr ryðfríu stáli eru mikið notaðar í nýjum orkubúnaði, orkugeymslukerfum, vélbúnaði, sjálfvirknikerfum, lækningatækjum, nákvæmnistækjum og rafeindabúnaði.
Þjónustukostir
Fyrirtækið styður sérsniðna framleiðslu byggt á teikningum og sýnum viðskiptavina. Samkvæmt mismunandi vöruuppbyggingarkröfum getur fyrirtækið veitt forskriftarstaðfestingu, frumgerðaþróun og fjöldaframleiðsluþjónustu.
Með reynslu af því að útvega nýja orku og bílatengda-iðnað getur fyrirtækið uppfyllt kröfur viðskiptavina um samkvæmni vöru og stöðugleika í afhendingu.
Vörufæribreytur
|
Parameter |
Lýsing |
|
Vöruheiti |
Ryðfrítt stál innstunguskrúfur |
|
Efni |
Ryðfrítt stál, kolefnisstál |
|
Uppbygging höfuðs |
Sívalur haus með innra sexkantdrifi |
|
Þráðaforskrift |
Sérsniðin í samræmi við kröfur viðskiptavina |
|
Lengdarlýsing |
Stillanleg í samræmi við kröfur |
|
Yfirborðsmeðferð |
Sérsniðin í samræmi við umsóknarumhverfi |
|
Nákvæmni kröfur |
Samkvæmt tæknilegum stöðlum viðskiptavina |
|
Sérsniðin aðferð |
Teikningar og sýnisþróun studd |
maq per Qat: ryðfríu stáli innstungu höfuð skrúfur, Kína ryðfríu stáli fals höfuð skrúfur framleiðendur, birgja, verksmiðju

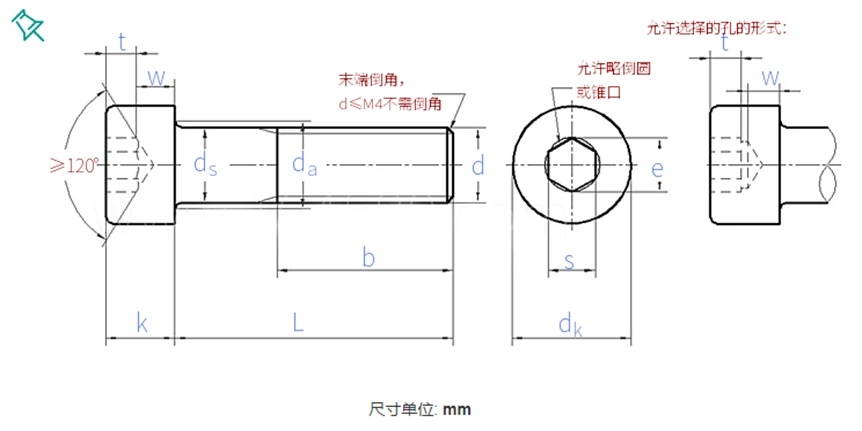

DIN 912 - 1983
Sexhyrndar innstunguskrúfa
| Þráðarstærð | M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | ||||
| d | |||||||||||||||||||
| P | Pitch | Grófur tónhæð | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | ||
| Fínn völlur 1 | - | - | - | - | - | - | - | - | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||||
| Fínn völlur 2 | - | - | - | - | - | - | - | - | - | 1 | 1.5 | - | - | 2 | 2 | ||||
| dk | Kringlótt höfuð | Hámark | 2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | ||
| Hnýtt höfuð | Hámark | 2.74 | 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | |||
| Min. | 2.46 | 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | ||||
| da | Hámark | 1.8 | 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | |||
| ds | Hámark | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |||
| Min. | 1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | ||||
| e | Min. | 1.5 | 1.73 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 | 16 | 16 | 19.44 | |||
| k | Hámark | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |||
| Min. | 1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | ||||
| s | Nafn | 1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | |||
| Min. | 1.32 | 1.52 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | 14.032 | 14.032 | 17.05 | ||||
| Hámark | 1.36 | 1.56 | 1.56 | 2.06 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 12.212 | 14.212 | 14.212 | 17.23 | ||||
| t | Min. | 0.6 | 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| w | Min. | 0.5 | 0.55 | 0.55 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3 | 4 | 4.8 | 5.8 | 6.8 | 7.8 | 8.6 | |||
| Þráðarstærð | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 | ||||
| d | ||||||||||||||||||
| P | Pitch | Grófur tónhæð | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 | 6 | 6 | 6 | ||
| Fínn völlur 1 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| Fínn völlur 2 | 2 | - | - | - | - | - | - | - | - | - | - | - | - | - | ||||
| dk | Kringlótt höfuð | Hámark | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 | 96 | 108 | 120 | 135 | 150 | ||
| Hnýtt höfuð | Hámark | 33.39 | 36.39 | 40.39 | 45.39 | 50.39 | 54.46 | 63.46 | 72.46 | 84.54 | 96.54 | 108.54 | 120.54 | 135.63 | 150.63 | |||
| Min. | 32.61 | 35.61 | 39.61 | 44.61 | 49.61 | 53.54 | 62.54 | 71.54 | 83.46 | 95.46 | 107.46 | 119.46 | 134.37 | 149.37 | ||||
| da | Hámark | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 45.5 | 52.6 | 63 | 71 | 79 | 87 | 97 | 107 | |||
| ds | Hámark | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 | |||
| Min. | 21.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | 41.61 | 47.61 | 55.54 | 63.54 | 71.54 | 79.54 | 89.46 | 99.46 | ||||
| e | Min. | 19.44 | 21.73 | 21.73 | 25.15 | 27.43 | 30.85 | 36.57 | 41.13 | 46.83 | 52.53 | 62.81 | 74.21 | 85.61 | 97.04 | |||
| k | Hámark | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 | |||
| Min. | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 41.38 | 47.38 | 55.26 | 63.26 | 71.26 | 79.26 | 89.13 | 99.13 | ||||
| s | Nafn | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | |||
| Min. | 17.05 | 19.065 | 19.065 | 22.065 | 24.065 | 27.065 | 32.08 | 36.08 | 41.08 | 46.08 | 55.1 | 65.1 | 75.1 | 85.12 | ||||
| Hámark | 17.23 | 19.275 | 19.275 | 22.275 | 24.275 | 27.275 | 32.33 | 36.33 | 41.33 | 46.33 | 55.4 | 65.4 | 75.4 | 85.47 | ||||
| t | Min. | 11 | 12 | 13.5 | 15.5 | 18 | 19 | 24 | 28 | 34 | 38 | 43 | 48 | 54 | 60 | |||
| w | Min. | 9.4 | 10.4 | 11.9 | 13.1 | 13.5 | 15.3 | 16.3 | 17.5 | 19 | 22 | 25 | 27 | 32 | 34 | |||
